在上一篇文章http://www.hkbiaodian.com/article/detail/143中，我們知道了激光修復模具的直邊尖角邊時，很容易出現(xiàn)修復部位和模具母材的連接位置有燒損的現(xiàn)象。繼續(xù)加長延伸，雖然對原有的燒損修復，但后面有出現(xiàn)了同樣的問題，一直很難解決。

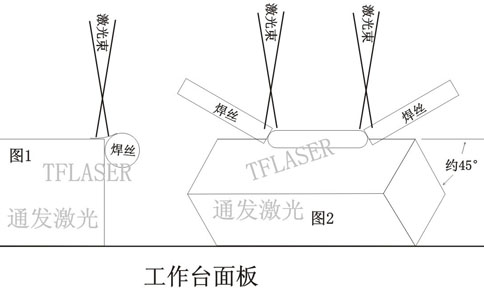

    現(xiàn)在通發(fā)激光與您分享了一種方法叫：通發(fā)激光焊絲貼邊法。本集通發(fā)激光與大家分享第二種方法：通發(fā)激光雙向防燒損法。操作方法如下：針對激光補焊中小型模具的直角邊時，將模具擺斜約45°放置在工作臺上，即尖角邊向上，用磁鐵或墊塊使之處于穩(wěn)定狀態(tài)，不能搖晃。搖動工作臺X軸并進行調(diào)整，使得模具邊與工作臺X軸成平行狀態(tài)，模具左右移動時，模具邊一直處于顯微鏡十字中心線，不能偏離。

    調(diào)節(jié)好TFL-200III模具激光焊機的相應(yīng)參數(shù)，先空打一遍模具的尖角邊到所需長度，空打之后，模具的尖角邊被融踏形成一個圓弧形狀。接著在采用正常的方法添加焊絲持續(xù)進行融化覆蓋，可以融化2層以上，直至達到所需的高度。注意此時激光能量盡量小并只需熔化焊絲即可，大能量強則容易燒傷兩個側(cè)面和補焊位置與模具母材的連接位。如果始終出現(xiàn)焊接部位與模具母材連接處有燒損的現(xiàn)象，通發(fā)激光建議您，采用焊絲蓋住燒損部位，在激光融化焊絲的瞬間，拔出焊絲，此時焊絲所融化的部分會覆蓋住燒損點。如果您操作不熟練，也可以在焊絲融化覆蓋在燒損部位后，直接左右擺動焊絲，掰斷焊絲，焊絲所融化的部位也能達到覆蓋燒損的部位。如果左邊開始補焊的位置有同樣燒損的現(xiàn)象時，同理也可以用這個方法，但需要把焊絲添加的方向進行反向放置即可。如右圖２示意，通發(fā)激光建議您采用正離焦法，可以減輕相鄰２邊的可能出現(xiàn)的咬痕。

    雙向防燒損法是通發(fā)激光18年模具激光修復經(jīng)驗積累中研究出來的對模具直邊尖角邊修復一個很有效的方法，希望對業(yè)內(nèi)人士有所幫助。
